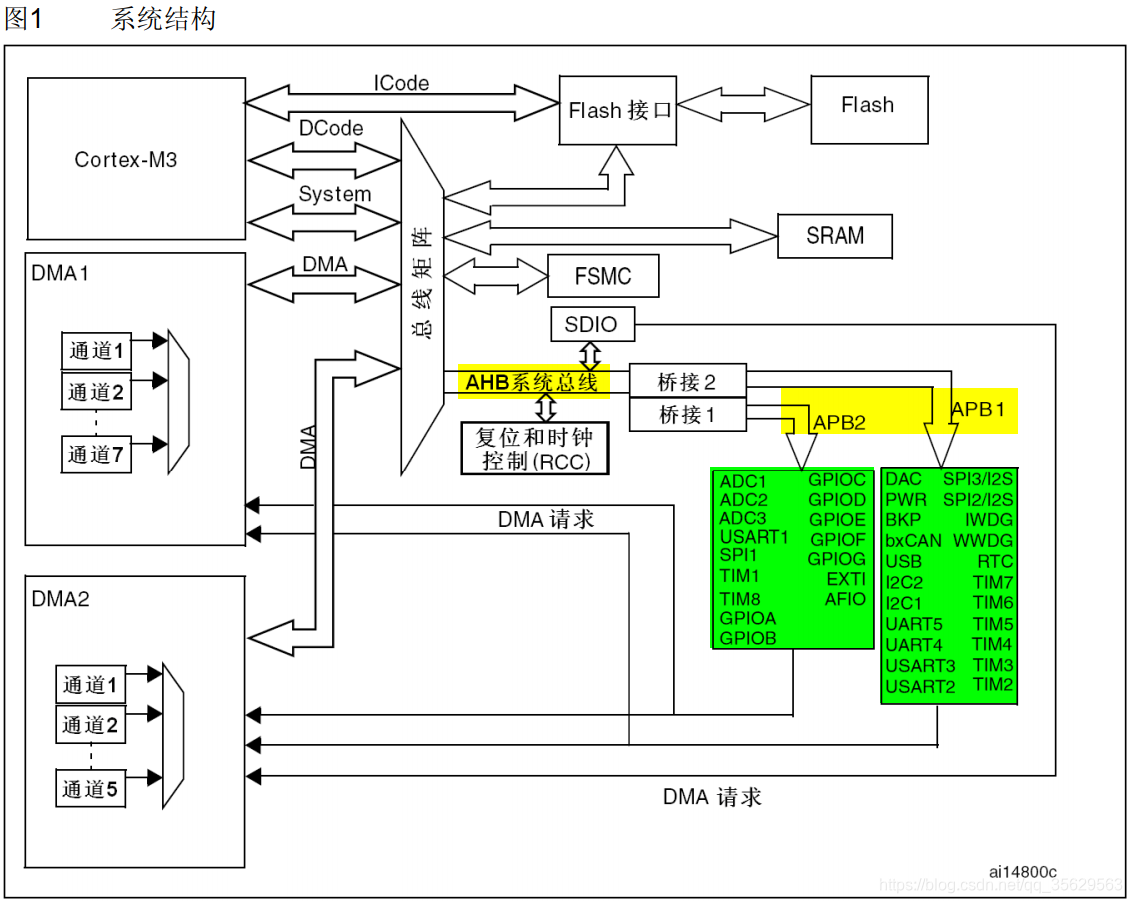

stm32定时器外设时钟

void RCC_AHBPeriphClockCmd(uint32_t RCC_AHBPeriph, FunctionalState NewState);
void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState);
void RCC_APB1PeriphClockCmd(uint32_t RCC_APB1Periph, FunctionalState NewState);

定时器函数

void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState);

NewState参数是一个枚举类型，用于指示要使能或禁用指定的外设时钟。可选值为：ENABLE和DISABLE。

例1-1：以下代码片段用于使能GPIOA和USART1外设的时钟：

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_USART1, ENABLE);

在操作外设之前，必须先使能其时钟。

2、引脚配置

GPIO_InitTypeDef结构体是STM32固件库中提供给开发者的一个方便、易用的工具，当我们要配置一个GPIO引脚时，需要设置该引脚的多个参数，如引脚方向、输出类型、速度、上拉/下拉模式等，这些参数需要通过寄存器进行设置。而寄存器的操作比较繁琐，容易出错，因此STM32固件库提供了GPIO_InitTypeDef结构体，它封装了对GPIO外设寄存器的访问，使得开发者可以通过设置结构体的成员变量，来快速、简单地配置GPIO引脚的多个参数。

先配置GPIO_InitTypeDef结构体；结构体的定义如下：

这个是已经配置好的模式

typedef struct
{
  uint16_t GPIO_Pin;             /*!< Specifies the GPIO pins to be configured.
                                      This parameter can be any value of @ref GPIO_pins_define */

  GPIOSpeed_TypeDef GPIO_Speed;  /*!< Specifies the speed for the selected pins.
                                      This parameter can be a value of @ref GPIOSpeed_TypeDef */

  GPIOMode_TypeDef GPIO_Mode;    /*!< Specifies the operating mode for the selected pins.
                                      This parameter can be a value of @ref GPIOMode_TypeDef */
}GPIO_InitTypeDef;

GPIO_Pin表示要配置的GPIO引脚，可以使用逻辑或运算符“|”将多个引脚组合在一起。

GPIO_Mode表示GPIO引脚的工作模式。

输入		输出
GPIO_Mode_AIN	模拟输入	GPIO_Mode_Out_OD	普通开漏输出
GPIO_Mode_IN_FLOATING	浮空输入	GPIO_Mode_Out_PP	普通推挽输出
GPIO_Mode_IPU	上拉输入	GPIO_Mode_AF_OD	复用推挽输出
GPIO_Mode_IPD	下拉输入	GPIO_Mode_AF_PP	复用开漏输出

GPIO_Speed表示GPIO引脚的速度，可选值为低速（GPIO_Speed_2MHz）、中速（GPIO_Speed_10MHz）或高速（GPIO_Speed_50MHz）。

一般默认为普通推挽输出

例2-1：将PA0和PA1两个引脚配置为50MHz的推挽输出，并应用于GPIOA外设。

GPIO_InitTypeDef GPIO_InitStructure;//这个GPIO_InitStructure就是一个结构体的名称，你也可以改为u,然后后面的名称对应都变成u就行
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);

以上代码将GPIOA的PA0引脚输出低/高电平，即将PA0引脚对应的寄存器的输出位设置为0/1。

注意：在操作GPIO引脚之前，必须先配置其为输出模式。否则，GPIO引脚将不能输出电平。

*注意：在很多开发板上，GPIO输出控制LED等外设的亮灭，常常使用了PNP型晶体管或是开漏输出方式。这种方式下，当GPIO引脚输出低电平时，PNP型晶体管或是开漏输出器件会通电，外设（如LED）被点亮，而当GPIO引脚输出高电平时，PNP型晶体管或是开漏输出器件不通电，外设（如LED）被熄灭。
